GMP制藥無塵車間標準設計配套風淋室,層流式傳遞窗,FFU,高效過濾器：
設計內容
本次設計為格列吡嗪片的車間GMP工藝設計，設計題目由老師給出。格列吡嗪是第二代磺酰脲類口服降糖藥，適用于經飲食控制及體育鍛煉療效不滿意的輕、中度Ⅱ型糖尿病患者。本次設計的設計內容包括：設計工藝的選擇與確定、物料橫算、設備選型、公司人員安排布置，車間崗位人員安排布置、生產排班、生產車間設計、車間潔凈等級的設計、生產車間設備布置、生產車間人物流走向、車間壓差設置、生產車間墻體地面天棚材料選擇、廠址選擇、總廠設計等。

二 設計思路
設計以工藝為主導，以經濟、節能、高效、環保為主題，展開了對制劑車間的設計。考慮的問題主要有：“做什么”、“在哪做”、“怎樣做”。在獲得任務時，首先明確本次設計的任務，知道要”做什么”；在了解了任務后以進行廠房的選址，確定好“在哪做”；之后以工藝的選擇確定為核心，確定了工藝后就確定“怎樣做”；明確根據年產量確定批次，再根據批次與處方進行物料衡算確定每批次實際投料量；圍繞工藝，參照每批次的投料量，再結合人員排班進行設備選型；完成了人員排班就設備選型后，根據所選設備的性能、尺寸及GMP要求展開車間布局的設計，再根據人流、物流的GMP要求、車間潔凈等級的要求、車間內個房間的壓差的要求、建筑的要求等最終確定制劑生產車間的平面布局；完成了車間平面布局后，在根據車間GMP的相關要求，進行車間內建筑材料的選取確定，完成制劑車間的設計并制作相關圖紙；完成了制劑車間的設計后根據當?shù)貧夂?、常年風玫瑰等因素后，進行總廠的布置。最終，完成本次的設計任務。

三 設計步驟
1、獲取設計任務書：了解了本次設計任務后，進行設計前的相關工作，即總論的編寫?？傉撝?，介紹了設計背景及意義、項目概述、產品概述，產品質量檢測標準、設計規模，處方及工藝概述、廠房選址、三廢處理及人員布置排班。

由此，確定了本次設計任務為：年產2億粒格列吡嗪片GMP車間工藝設計，并詳細闡明了其實際的背景及意義、項目、產品的情況，通過劑型間的對比說明的片劑的優勢；結合處方確定了產品質量檢測的標準；工藝設置為：稱量、混合、制軟材、制粒、干燥、整粒、總混、壓片、數片、外包等主要步驟；在考察了清鎮市后確定了廠址的選取，并作了清鎮市的氣候概述，同時根據工藝初定了人員的布置及排班。

總結這一階段的工作，知道要做什么并確定在哪做的問題。同時大致介紹應該怎么做的問題。

2、工藝評述：這是知道“怎樣做的問題”的具體步驟。在這一過程中，對工藝稱量、混合、制軟材、制粒、干燥、整粒、總混、壓片、數片、外包等主要步驟進行了詳細、具體的描述。比如稱量步驟要做：檢查稱量衡器→原輔料暫存間領料→稱量復核并記錄→集中存放于密閉容器中。稱量過程中還要明確所要稱量的物料，稱量好后如何處理等。再如制粒，在制粒前物料要達到怎樣的狀態，過過多少目的篩等在工藝評述中都將具體介紹。

3、物料橫算與設備選型：這是進一步的明確“怎樣做的問題”的步驟。在物料橫算過程中，假設出你每步的物料損失量，從而確定每個批次的投料量，進行工藝生產；在設備選型中，根據物料衡算中的物料量，與人員排班初定情況進行設備的選取。選取了的設備，其性能參數，生產廠商，購買臺數、幾何尺寸都應一一例舉。

到此，“怎樣做的問題”基本解決。

4、車間設置：在“怎樣做的問題”的問題基本解決后，就是做的環境——車間的設置了，制劑車間是藥物生產的場所，對車間的設置要符合 GMP的要求。根據GMP、生產批次的量及所選設備的尺寸展開對制劑車間的設計。在設計是要考慮人物流走向、車間壓差等因素，在設計好車間平面布局后，同時還要著手車間建筑材料的選取。做完這些工作后，根據清鎮市的氣候、風玫瑰圖完成總廠的布置。之后完成相關的CAD制圖。

5、系統：工用系統是對車間生產的輔助系統，主要有純水制備系統、配電系統、空調系統、蒸汽系統、消防系統等。這將介紹純水的制備，分配；空調的送風量，安全消防的設置等。

GMP制藥無塵車間潔凈室風淋室與高效送風口和傳遞窗的需求說明參數,潔凈室內，在動態情況下，細菌及塵埃的更大發生源是操作者，當操作者進入潔凈室之前，必須用潔凈空氣吹淋其衣服表面附著的塵埃顆粒。

潔凈室氣流→初效空氣過濾器處理→空氣調節→中效空氣過濾器處理→風機加壓送風→凈化送風管道→風淋室→高效送風口→潔凈室→帶走塵埃(細菌)→ 回風夾道→新風柜、初效空氣處理。
傳遞窗主要適用于潔凈區與非潔凈區之間，或潔凈室與潔凈室之間的小貨物傳遞，可有效的減少潔凈室門的開啟次數，把潔凈區的污染減少的程度。根據使用要求，傳遞窗箱體表面可噴塑，內膽可用不銹鋼，外表美觀。傳遞窗的兩扇門采用電控連鎖或機械連鎖裝置，可有效的防止低潔凈等級區內的灰塵帶入高潔凈區內，是凈化車間*設備。

本高效送風口產品為萬級，十萬級亂流潔凈室新建，改建工程凈化空調系統終端送風裝置。可廣泛應用與電子工業，精密機械，冶金，化工等工業及醫療，制藥，食品等部門的凈化空調系統。本裝置主要由靜壓箱，高效過濾器，鋁合金擴散板，標準法蘭接口等組成，造型美觀，結構簡單，使用可靠。本送風口為下裝式，具有在潔凈室內安裝和更換過濾器方便的優點，高效過濾器采用機械壓緊或液槽密封裝置，確保風口安裝無泄露，密封可靠，凈化效果好。

潔凈室的發展與現代工業、技術密切在一起。由于精密機械工業(如陀螺儀、微型軸承等加工)、半導體工業(如大規模集成電路生產)等對環境的要求，促進了潔凈室技術的發展。國內曾統計過，在無潔凈級別的要求的環境下生產MOS電路管芯的合格率僅10%~15%，64為儲存器僅2%。目前在精密機械、半導體、宇航、原子能等工業中應用潔凈室已相當普遍。

風淋室是人員進入潔凈室無塵車間所*的凈化設備，通用性強，可與所有的潔凈室和潔凈廠房配套使用，工作人員進入車間時，必須通過此設備，用強勁潔凈的空氣，由可旋轉噴嘴從各個方向噴射至人身上，有效而迅速清除去附著在衣服上的灰塵、頭發、發屑等雜物，它可以減少人進出潔凈室所帶來的污染問題。

風淋室的兩道門電子互鎖，可以兼起氣閘室的作用，阻止外界污染和未被凈化的空氣進入潔凈區域。

風淋室是杜絕工作人員將頭發，灰塵、細菌帶入車間，達到工作場地嚴格的無塵凈化標準，生產出高質量的產品。
風淋室是現代工業潔凈廠房中*的潔凈配套設備，它能去除人和物表面的塵埃，同時又對風淋室兩側的潔凈區和非潔凈區起到了緩沖與隔離的作用。該設備廣泛應用于食品、醫藥、生物工程及精密電子等領域。風淋室分為“普通型和聯鎖型”兩類：普通型采用手動啟動吹淋的控制方式，個別操作者會選擇“不經過吹淋就離開”的逃避方式。這使得潔凈區的空氣潔凈度難以保證。甚至可能會影響到產品質量。

潔凈室內，在動態情況下，細菌及塵埃的更大發生源是操作者，當操作者進入潔凈室之前，必須用潔凈空氣吹淋其衣服表面附著的塵埃顆粒。

傳遞窗
傳遞窗主要適用于潔凈區與非潔凈區之間，或潔凈室與潔凈室之間的小貨物傳遞，可有效的減少潔凈室門的開啟次數，把潔凈區的污染減少的程度。根據使用要求，傳遞窗箱體表面可噴塑，內膽可用不銹鋼，外表美觀。傳遞窗的兩扇門采用電控連鎖或機械連鎖裝置，可有效的防止低潔凈等級區內的灰塵帶入高潔凈區內，是凈化車間*佳品。

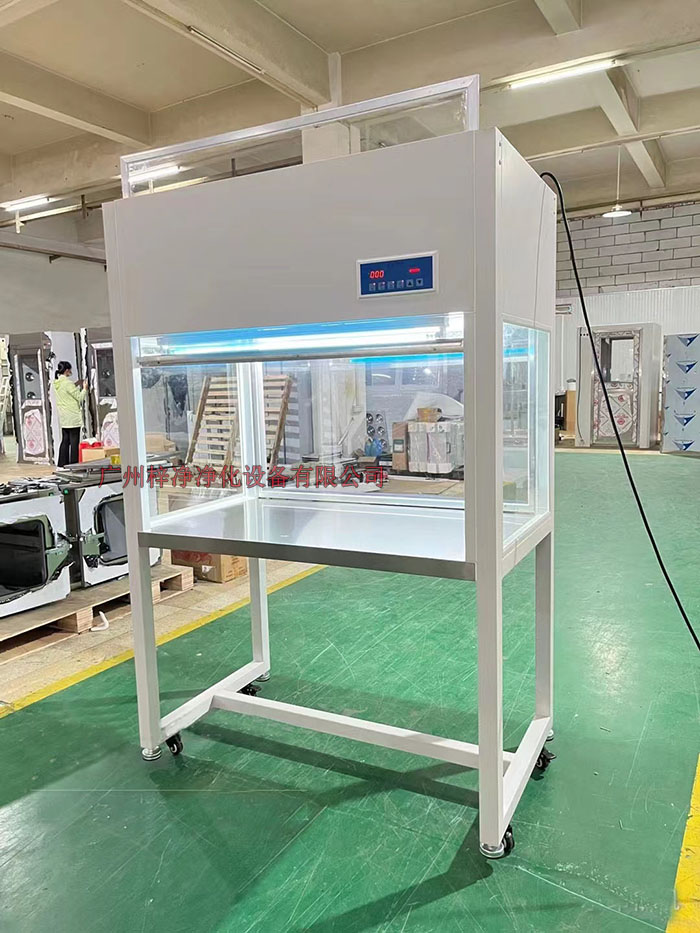

潔凈工作臺
潔凈工作臺可根據產品要求或其他用途的要求，在操作臺上保持高潔凈度的局部凈化。潔凈工作臺可以在操作臺的局部空間形成無菌、無塵的局部凈化，其主要組成部件有預過濾器、高效過濾器、風機機組、外殼、靜壓箱、臺面和配套的電器元器件等。

高效送風口
本產品為萬級，十萬級亂流潔凈室新建，改建工程凈化空調系統終端送風裝置?？蓮V泛應用與電子工業，精密機械，冶金，化工等工業及醫療，制藥，食品等部門的凈化空調系統。本裝置主要由靜壓箱，高效過濾器，鋁合金擴散板，標準法蘭接口等組成，造型美觀，結構簡單，使用可靠。本送風口為下裝式，具有在潔凈室內安裝和更換過濾器方便的優點，高效過濾器采用機械壓緊或液槽密封裝置，確保風口安裝無泄露，密封可靠，凈化效果好。

FFU
FFU風機過濾機組是一種自帶動力的送風過濾裝置，具有過濾功效的模塊化的末端送風裝置。FFU風機過濾機組從頂部將空氣吸入和并經HEPA過濾，過濾后的潔凈空氣在整個出風面以0.45M/S±20%左右的網速均勻送出。

FFU適用于在各種環境中獲得高級別的潔凈環境。它為不同尺寸大小，不同潔凈度等級的潔凈室、微環境提供高質量的潔凈空氣。在新建潔凈室、潔凈廠房式改造翻新中，即可提高潔凈度級別，降低噪音和振動，也可大大降低造價，安裝維護方便，是潔凈環境的理想部件。

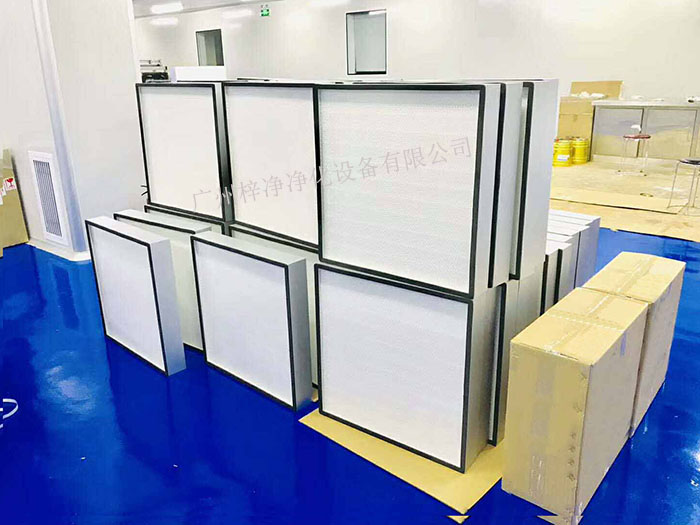

空氣過濾器
空氣過濾器是通過多孔過濾材料的作用從氣固兩相流中捕集粉塵，并使氣體得以凈化設備。它把含塵量低的空氣凈化處理后送入室內，以保證潔凈房間的工藝要求和一般空調房間內的空氣潔凈度。
空氣過濾器是指空氣過濾裝置，一般用于潔凈車間，潔凈廠房，實驗室及潔凈室，或者用于電子機械通信設備等的防塵。有初效過濾器，中效過濾器，高效過濾器及亞高效等型號。各種型號有不同的標準和使用效能。

潔凈棚
潔凈棚是保證內要求的潔凈度，對正常運行的凈化空調系統、潔凈室，則必須做到進入潔凈室內的空氣是清凈的，進入潔凈室內的人和物品應經過必要的凈化處理，盡量減少人和物帶入潔凈室內的灰塵量。
