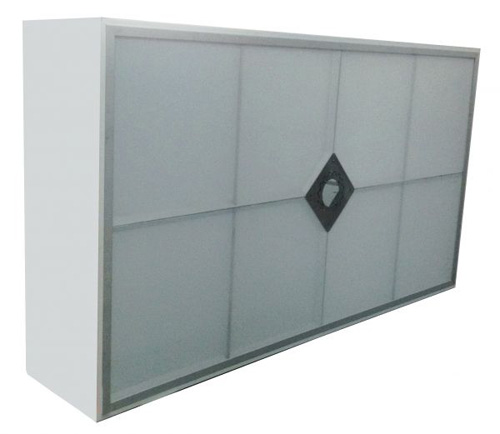

潔凈送風天花又稱為潔凈層流送風天花，潔凈送風天花過濾器配無隔板高效過濾器器或者有隔板高效過濾器，潔凈送風天花分別在Ⅰ級特別潔凈手術室、Ⅱ級標準潔凈手術室、Ⅲ級一般潔凈手術室。潔凈層流送風天花是現代醫院手術室必用的一種凈化裝置,層流送風天花裝置是根據國內外好的阻漏層技術裝置。

潔凈送風天花散流板材質分三種可任選一種，鋁板噴塑、不銹鋼、DPP散流網。
潔凈層流送風天花，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

如何選擇送風天花?
1、根據手術室級別來選擇；
2、安裝方式選擇不同結構；
3、材質：冷板噴塑需要無塵涂料、不銹鋼制作304；

潔凈送風天花其特征是，在靜壓箱進風上方按氣流方向設置高效過濾器箱體及高效過濾器，在靜壓箱進風口處設均布器，下方設阻漏層。阻漏層為低阻亞高效過濾材料，阻力在40—80Pa，過濾效率在亞高效范圍內。

潔凈送風天花優點是設置阻漏層，突破了高效過濾器必須布置在送風末端的常規模式；可降低建筑層高；方便過濾器的安裝檢修；使室內含塵濃度再次降低，把潔凈區面積擴大1倍以上。適用于手術室和包括單向流百級區亂流潔凈間。

潔凈手術室層流送風天花整體特點:
送風天花工作運行時，首先吸入外部環境空氣，然后經過空氣凈化消毒系統使其過濾成為潔凈無菌的空氣，再以層流的方式將潔凈空氣送到罩內病床所在區域，使之罩內范圍時刻保持正壓，以有效阻止外部空間塵埃粒子以及有害微生物等進入手術工作區。

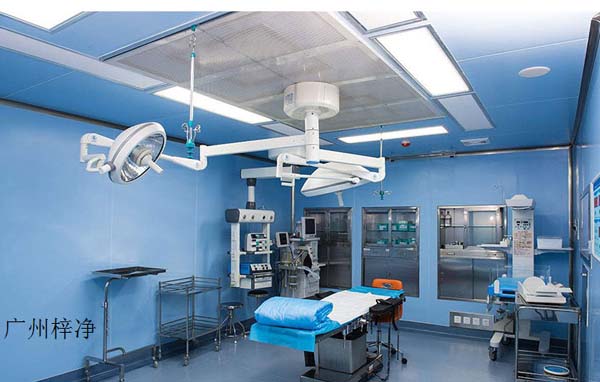

潔凈層流送風天花是醫療凈化工程潔凈手術室的凈化送風末端，兼具有高效過濾、均流以及氣流補償作用，其結構的合理性將直接影響到潔凈手術室的送風效果。現代潔凈手術室所專用不銹鋼層流送風天花，均為與國內規范以及技術，并引入國內外阻漏層技術進行開發與制作，結構等更為先進與合理，箱體為冷板噴塑，下框?yàn)槿讳P鋼，美觀兼顧耐用，主要可分為I、II、III級潔凈手術室使用層流天花，可使得送風面潔凈度達到100級。

潔凈送風天花高效過濾器規格尺寸:≥610*610*295≥610*610*295≥610*610*295；
潔凈送風天花過濾效率99.99%（@0.3微米），潔凈送風天花出風風速(m/s)≥0.45≥0.3≥0.23；
潔凈送風天花外形尺寸：2600*2400*500≥2600*1800*500≥2600*1400*500;
潔凈送風天花送風面尺寸≥2600×2400≥2600×1800≥2600×1400;
潔凈送風天花法蘭尺寸≥1000*200*4個≥500*200*4個≥320*200*4個。

手術室潔凈送風天花包括靜壓箱、高效過濾器，其特征是，在靜壓箱進風上方按氣流方向設置高效過濾器箱體，箱體內置高效過濾器，在靜壓箱進風口處設有均布器，在靜壓箱下方設置阻漏層。

送風天花的設計特點:
百級送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。
目前，液槽密封結構有兩種形式。
其一，高效過濾器上裝，即帶液槽的高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。

帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。

但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。
但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

在本設計中綜合了以優缺點，釆 用不鎊鋼型材工廠化泡作。由千級送風夭花的面積較大，考慮到運輸?shù)囊蝰?，把送風夭花分割 成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板 來消除送風面盲區的影響，以保正百級單向流氣流組織。

百級送風天花采用技術層流凈化天花，層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。
